上海市屋頂綠化技術規范（試行）
[日期：2008-08-07] 來源：上海市綠化管理局 作者： 發表評論(0)打印
上海市綠化管理局關于印發《上海市屋頂綠化技術規范（試行）》的通知 文件編號:滬綠[2008]25號 各區縣綠化部門，局有關直屬單位： 為進一步落實《上海市綠化條例》，推進本市節約型綠化建設，積極拓展城市綠化空間，改善城市生態環境,我局在廣泛征求各方意見和建議的基礎上,制訂了《上海市屋頂綠化技術規范（試行）》，現印發給你們，請參照?qǐng)?zhí)行。 特此通知。 二〇〇八年二月一日
1 總 則 1.1 為改善城市生態環境，美化城市屋面，降低溫室效應，節能減排，緩解土地緊缺矛盾，規范上海屋頂綠化設計、施工及養護管理，確保屋頂綠化安全，制定本規范。 1.2 本規范參照《屋面工程技術規范》（GB 50345-2004）、《建筑結構荷載規范》（GB 50009-2001）、《城市綠化工程施工及驗收規范》（CJJ/T 82-99）、園林基本術語標準（CJJ/T 91-2002）、《園林綠化養護技術等級標準》（DG/TJ08-702-2005）、《上海市園林植物養護技術規程》（DBJ08-19-9l）、《園林植物栽植技術規程》（DBJ08-18-91）等相關技術標準制定。 1.3 本規范適用于上海市新建機關、事業單位以及文化、體育等公共服務設施建筑屋頂?shù)奈蓓斁G化設計、建設和養護，其它適宜綠化的屋頂可參照本規范。屋頂綠化設計、施工、養護單位應具備相應資質。 1.4 上海市屋頂綠化建設除遵照本規范外，還應遵守國家、市相關法律、法規。 2 術語解釋 2.1 屋頂綠化（roof greening） 以建筑物、構筑物頂部為載體，以植物為主體進行配置，不與自然土壤接壤的綠化方式，是多種屋頂種植方式的總稱。 2.2 花園式屋頂綠化（gardening roof greening） 根據建筑屋面荷載，選擇小型喬木、灌木、地被植物等材料進行屋頂綠化的方式。常設置園路、座椅、亭子、水池、橋和假山等園林小品供人們休憩、游覽。 2.3 組合式屋頂綠化（assembled roof greening） 2.4 草坪式屋頂綠化（ground-cover roof greening） 指根據建筑屋面荷載利用地被植物或藤本植物進行屋面覆蓋或利用棚架綠化的方式。 2.5 平屋頂（truncated roof） 屋面坡度小于5%的屋頂。 2.6 坡屋頂（sloping roof） 屋面坡度大于5%的屋頂。 2.7 屋頂荷載（roof load） 通過建筑屋面?zhèn)鬟f到墻、立柱及建筑基礎上的荷載（包括靜荷載和活荷載）。 2.8 靜荷載（permanent load） 又稱永久荷載，指在結構使用期間，其值不隨時間變化的荷載。 2.9 活荷載（variable load） 又稱可變荷載、臨時荷載，指在結構使用期間，其值隨時間變化荷載。 210 防水層（double waterproof layer） 用于防止雨水和灌溉水滲漏的隔離層。 2.11 剛性防水（rigid waterproof） 指在鋼筋砼結構層上，用普通硅酸鹽水泥砂漿摻5%防水粉抹面的一種防滲漏方法。 2.12 柔性防水（flexible waterproof） 用油氈、PEC高分子防水卷材或橡膠、塑料粘貼而成的一種防滲漏方法。 2.13 涂膜防水（membrane waterproof） 用聚胺脂等油性化工涂料，涂刷成一定厚度的防水膜而成的一種防滲漏方法。 2.14 耐根穿刺防水層（root resistrant waterproof layer） 使用耐根穿刺防水材料構成的防水層。 2.15 排（蓄）水層（water drainage/retain layer） 用于改善基質的通氣狀況，迅速排出多余水分，有效緩解瞬時壓力而設置的材料層，可蓄存少量水分。 2.16 隔離過濾層（filtration layer） 用于阻止基質進入排水層的材料層，一般采用既能透水又能過濾的聚酯纖維無紡布等材料。 2.17 基質層（substrate layer） 指滿足植物生長條件要求，具有一定的滲透性能、蓄水能力和空間穩定性的輕質材料層。 2.18 種植層（plant layer） 用于種植草本植物和木本植物的構造層。 3 屋頂綠化的基本類型 3.1 基本類型 屋頂綠化分為花園式屋頂綠化、組合式屋頂綠化和草坪式屋頂綠化。 3.2 不同屋頂綠化類型建設指標要求 不同類型的屋頂綠化應有不同功能定位，屋頂綠化既體現生態效益，又體現景觀效應，應有相應的面積指標要求。屋頂綠化建設指標見表1。

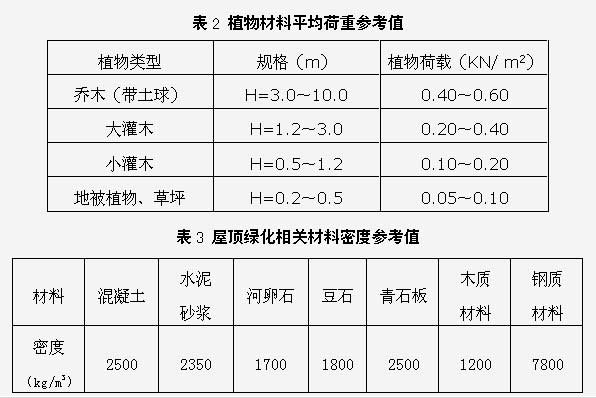

4 屋頂綠化建筑物要求 4.1 坡度：平屋頂及屋面坡度小于15度的坡屋頂，宜做屋頂綠化；平屋頂適用于花園式、組合式或草坪式屋頂綠化，坡屋頂適用于草坪式屋頂綠化。 4.2 高度：6層以下、18m高度以下的建筑物屋頂。 4.3 荷載：屋頂綠化設計須充分考慮綠化的荷載。花園式和組合式屋頂綠化屋頂設計，其屋面荷載應≧4.50KN/m2（營業性屋頂花園≧6.0KN/m2）；草坪式屋頂綠化屋頂設計，其屋面荷載應≧2.5KN/m2。屋頂綠化設計時應由屋面荷載驗算資質的相關單位進行復驗，并出具證明。 已建屋面的綠化設計荷載應滿足建筑屋頂承重安全要求，荷載必須在屋面結構承載力允許的范圍內。屋頂綠化荷載應包括植物材料、種植土、園林小品建筑、設備和人流量等靜荷載，以及由雨水、風、雪、樹木生長等所產生的活荷載。植物材料平均荷載參考值見表2；種植層土壤基質的荷載可根據土壤基質的容重和不同植物類型基質厚度（表5）加以計算；屋頂綠化相關材料密度參考值見表3。

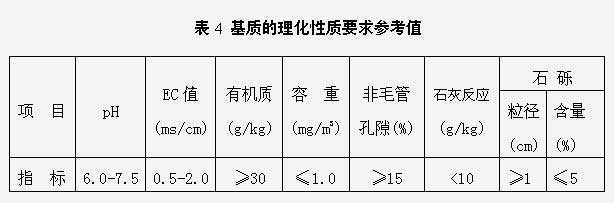

4.4 防水：屋頂綠化屋頂必須達到《屋面工程技術規范》GB50345-2004建筑二級防水標準、重要建筑須達到一級防水標準。 4.5 排水：屋頂綠化屋頂應設計合理的排水系統，保證暴雨后1小時內排水，在排水口應有過濾結構。 5 屋頂綠化設計 5.1 屋頂綠化構造層自建筑屋頂上依次為：耐根穿刺防水層、排（蓄）水層、隔離過濾層、基質層、種植層。 5.1.1 耐根穿刺防水層的合理使用年限不得少于15年。可選用剛性防水、柔性防水或涂膜防水三種不同材料方法，應二道或二道以上防水層設防，最上道防水層必須采用耐穿刺防水材料。防水層的材料應相容。材料應符合《屋面工程技術規范》GB50345-2004。 5.1.2 排（蓄）水層應根據屋頂排水溝情況設計，材料可選用凸臺式、模塊式、組合式等多種形式的排（蓄）水板、或直徑大于0.4-1.6cm的陶粒，厚度宜5cm。 5.1.3隔離過濾層一般采用既能透水又能過濾的聚酯纖維無紡布等材料，在基質層下排（蓄）水層之上，搭接縫的有效寬度應達到10-20cm，并向建筑側墻面延伸至基質表層下方5cm處。 5.1.4基質層。 （1） 屋頂綠化設計為保證樹木基質厚度可適當進行土方造形，土方堆高處需在承重梁及柱頂位置。 （2） 基質應選用專用基質。基質理化性質參考見表4。

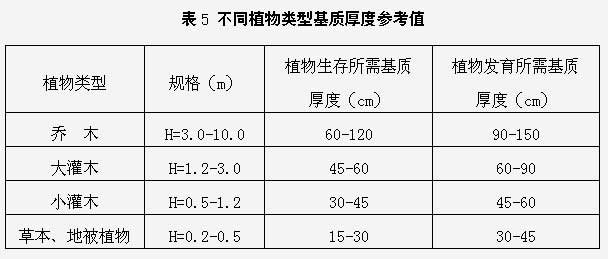

（3） 屋頂綠化基質應符合厚度要求。不同綠化植物基質厚度參考值見表5。

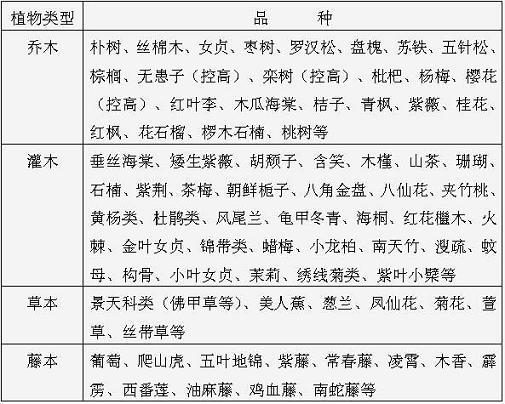

5.1.5 種植層 5.1.5.1 植物選擇原則 （1）遵循植物造景多樣性原則，以低矮灌木、草坪、地被植物和攀緣植物等為主，適量種植小喬木，嚴格控制大喬木。 （2）遵循適生性原則，選擇本地常用種和引種成功的植物。 （3）應選擇須根發達的植物，不宜選用根系穿刺性強的植物。 （4）選擇易移植、耐修剪、耐粗放管理、生長緩慢的植物。 （5）宜選擇抗風、耐干旱、耐高溫的植物。 5.1.5.2 植物配置 （1） 花園式屋頂綠化以復層結構為主，由小型喬木、灌木和草坪、地被植物組成，以提高綠化效益；應注意利用植物色彩、花、果豐富景觀,美化環境（上海地區屋頂綠化植物種類推薦表見附件一）。喬木種植位置距離女兒墻應大于2.5m。 （2） 組合式屋頂綠化應根據屋頂荷載配置。植物栽植部分可參照簡單的花園式屋頂綠化或草坪式屋頂綠化設計。容器苗擺放于難以種植植物處, 容器應選擇環保、牢固、透氣的容器。 （3） 草坪式屋頂綠化以低成本、低養護為原則，選用干旱、耐高溫的地被植物或藤本。 5.2 園林小品及公用設施設計 5.2.1 園林小品及公用設施應遵循公園設計規范。 5.2.2 園林小品及公用設施應設置在建筑墻體、承重梁位置，高度不得大于3米。園林小品及設施應選擇質輕、環保、安全、牢固材料。 5.2.3 為防止高空物體墜落和保證游人安全，應在屋頂四周設置防護圍欄，高度應130cm以上。 5.2.4 花園式屋頂綠化照明設計應選用具有誘滅蟲功能的燈具。 5.2.5 園林小品建筑的基礎不得破壞屋頂防水層。 5.3 排灌系統設計 5.3.1 屋頂綠化排水系統必須與原屋頂排水系統匹配，不得改變?cè)蓓斉潘到y(tǒng)（天溝）。 5.3.2 種植池、花臺等必須根據實際情況設置排水孔，應根據排水口設置排水觀察井。 5.3.3 屋頂綠化灌溉設計應優先設計自動噴灌、滴灌裝置，預留人工澆灌接口。 5.4 屋頂綠化應設置獨立出入口和安全通道，必要時應設置專門的疏散樓梯。 6 屋頂綠化施工 6.1 屋頂綠化施工應嚴格按照總體設計要求施工。 6.2 施工前應通過圖紙會審，明確細部構造和技術要求，并編制施工方案。 6.3 施工不得損壞原有的建筑屋面及屋面上的設施，不得妨礙屋面設施維護修繕及使用。 6.4 屋面增設水池、花架、花臺、景石、鋪設水電管線等均不得打開和破壞原屋面防水層。 6.5 屋頂綠化的防水層應采取二道防水層工藝施工,一道主要防植物根穿刺，一道主要防水滲透。不同防水層應采用合適的施工工藝復合，粘結牢固，搭接寬度不小于50cm，并向種植池、花臺及屋面設施延伸至高出基質15 cm。施工溫度應宜5-350C,嚴禁在雨天、雪天、大風（五級以上）施工。 6.6 排（蓄）水層施工必須與排水系統連通，保證排水暢通。不同排（蓄）水板應采用相應的施工工藝。采用輕質陶粒作排水層應平整，厚度一致。 6.7 過濾層鋪設應平整無皺折，施工接縫搭接寬度不得小于10-20cm，并向種植池、花臺、設施延伸至基質高度。 6.8 按照設計屋面荷載要求選擇臨時物體堆放點。 6.9 植物種植施工應根據園林樹木栽植規程施工，種植高于2m的植物需采取防風固定技術，主要包括地上支撐法和地下固定法，具體可參照?qǐng)@林植物栽植技術規程。 6.10 綠化屋面必須進行二次閉水檢測實驗，第一次在屋頂綠化施工前進行，第二次在苗木種植前，每次閉水時間必須大于96h（4天）。 6.11施工應選擇不影響周圍居民作息的時間進行；施工期間禁止隨意丟棄雜物、枯枝及施工垃圾，避免對周圍環境造成污染。 7 屋頂綠化養護 7.1灌溉 7.1.1應根據樹木習性適時適量澆水。 7.1.2應根據氣候條件進行灌溉。夏季一般要在清晨或傍晚澆水，冬季一般在中午澆水。 7.1.3灌溉設施必須性能良好，接口處嚴禁滴、滲、漏現象發生；保證排水管道暢通，以便及時排澇。 7.1.4灌溉水不應超過種植邊界，不應超過屋面女兒墻的高度，灌溉后，應及時關閉澆灌設施。 7.2 修剪 除應根據園林綠地養護技術規程進行養護外，必須嚴格控制植物高度、疏密度，保持適宜根冠比及水分養分平衡，保證屋頂綠化的安全性。 7.3 有害生物控制 貫徹“預防為主，綜合治理”的防治方針，采取無毒害、無污染或低污染的防治措施，嚴禁使用劇毒化學藥劑和有機氯、有機汞化學農藥，對惡性入侵有害植物宜采用手工拔除的方式清除。 7.4 防寒 冬季必須采取防寒措施，保證植物及灌溉設施安全越冬。 7.5 施肥 可采取控水控肥措施或生長抑制技術，控制植物過快生長，降低建筑荷載和管護成本。 7.6 設施維護 （1） 定期檢查屋頂排水系統的通暢情況，及時清理枯枝落葉，防止排水口堵塞。 （2） 屋頂綠化園林小品應定期檢查，消除安全隱患。 （3） 樹木固定措施和周邊護攔應經常檢查，防止脫落。 7.7 養管人員養護作業時應采取必要的安全措施。 7.8 養護應選擇不影響周圍居民作息的時間進行；養護不得亂丟雜物、枯枝，工完場清。 參考文獻 《園林綠化養護技術等級標準》DG/TJ08-702-2005 《屋面工程技術規范》GB 50345-2004 《建筑結構荷載規范》GB 50009-2001 《城市綠化工程施工及驗收規范》CJJ/T 82-99 《園林基本術語標準》CJJ/T 91-2002 《上海市園林植物養護技術規程》DBJ08-19-9l 《園林植物栽植技術規程》DBJ08-18-91 《北京屋頂綠化規范》 《成都市屋頂綠化及垂直綠化技術導則(試行)》 《天津市屋頂綠化技術規程》 《園林植物養護技術規程》 本規程用詞說明 為便于在執行本標準時有區別，對要求嚴格程度不同的用詞說明如下： 1.表示很嚴格，必須這樣做不可的： 正面詞采用“必須”； 反面詞采用“嚴禁”。 2.表示嚴格，在正常情況下應該這樣做的： 正面詞采用“應該”； 反面詞采用“不應”或“不得”。 3.表示有選擇，在一定條件下可以這樣做的，采用“可”。 4.表示稍有選擇，在條件許可時可優先這樣做的： 正面詞采用“宜”； 反面詞采用“不宜”。 附件一 上海地區屋頂綠化植物材料推薦表
