項目名稱：深圳當代藝術館及城市規劃展覽館

　　客戶：深圳市文化局、深圳市規劃局

　　代建方：中海地產有限公司

　　規劃：藍天組

　　設計主管：WolfD.Prix

　　項目合作伙伴：Markus Prossnigg

　　設計建筑師：Quirin Krumbholz, JörgHugo, Mona Bayr

　　項目建筑師：Angus Schoenberger,Veronika Janovska,Tyler Bornstein

　　項目協調：Xinyu Wan

　　當地建筑師：深圳華森建筑與工程設計顧問有限公司

　　燈光設計：藍天組,大觀國際設計咨詢有限公司

　　大觀國際設計咨詢有限公司：王彥智，任慧，鄭慶來

　　幕墻設計：德國華納工程咨詢有限公司

　　攝影師：舒赫

　　地點：深圳

　　完工時間：2016.11

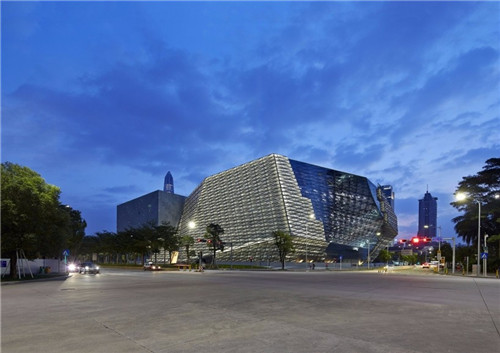

　　深圳當代藝術館與城市規劃展覽館，位于市民中心北側，是深圳中心區最后一個重大公益文化項目。

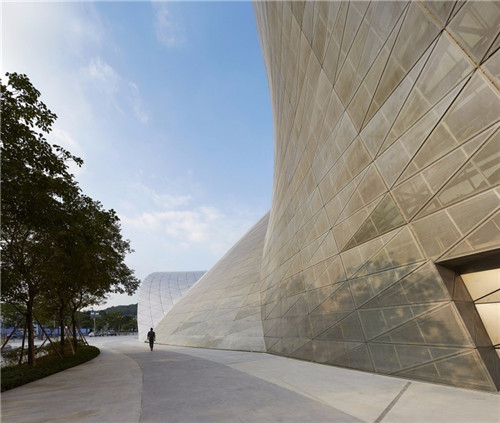

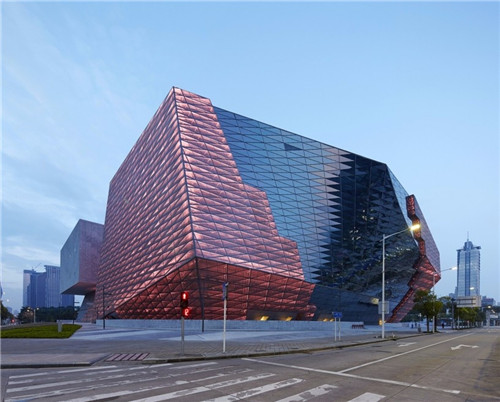

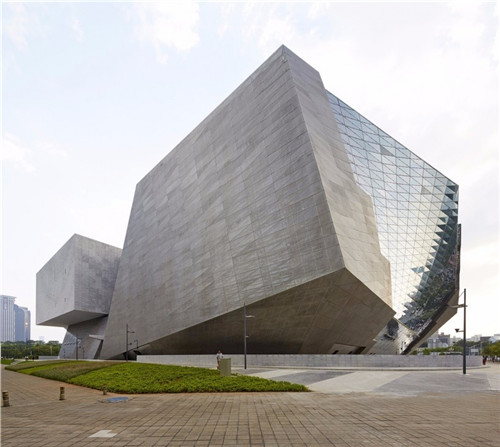

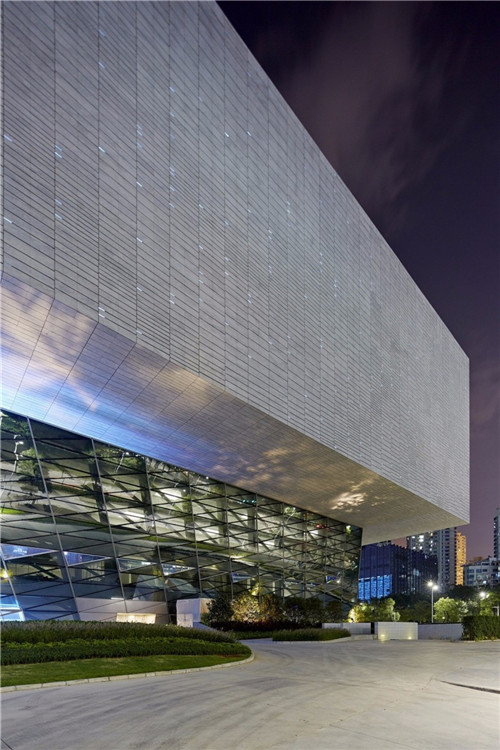

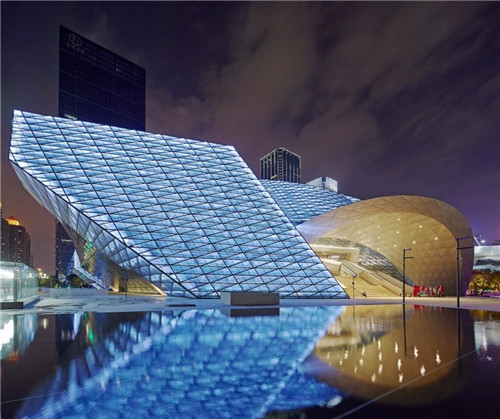

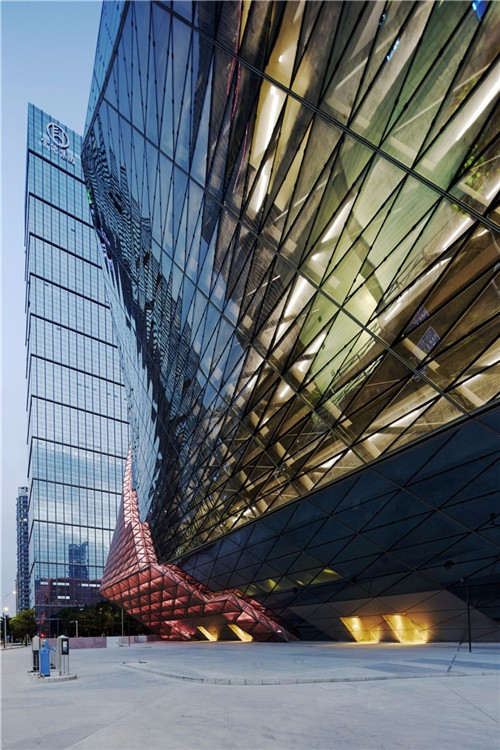

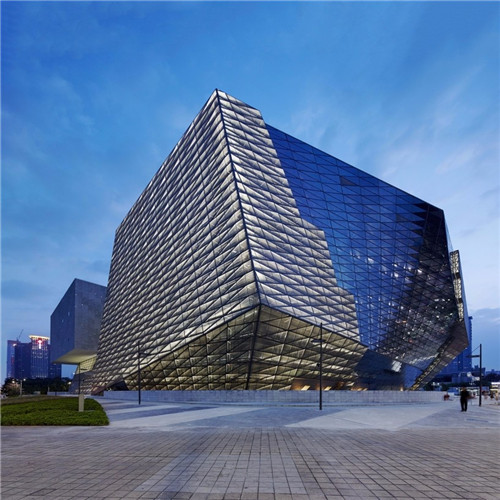

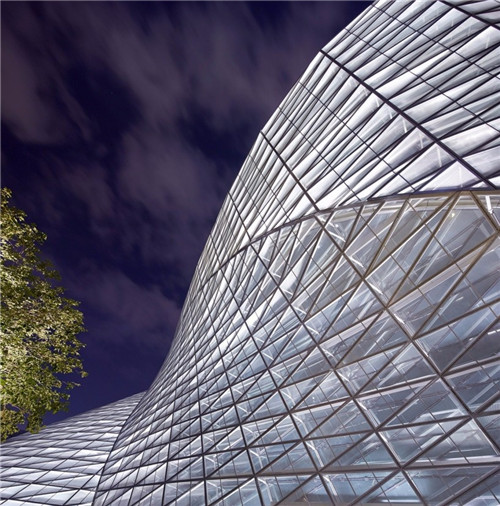

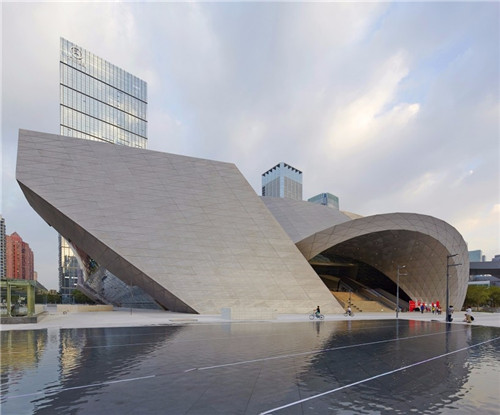

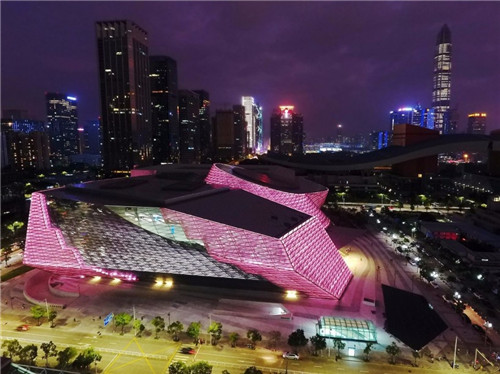

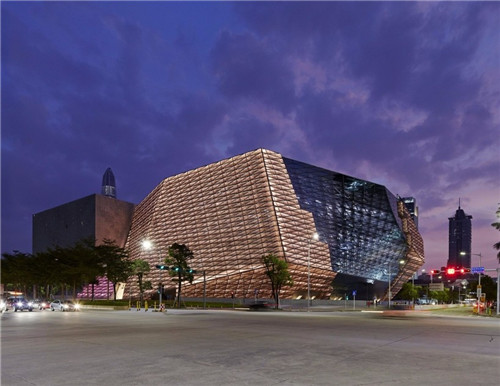

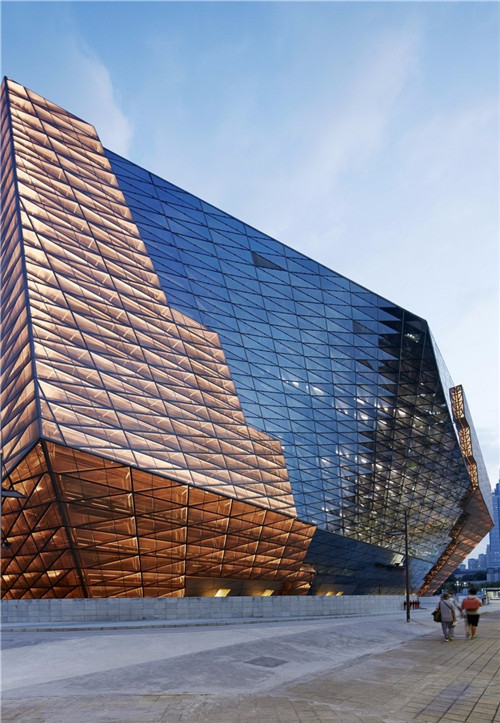

　　建筑由深圳當代藝術館與城市規劃展覽館兩部分組成，相互獨立又有機統一。玻璃、沖孔板、石材三種表皮材料，利用鋼結構系統彼此延伸扭轉，形成復雜而充滿生命力的建筑體。但極具造型感的幕墻造型也為燈光設計帶來巨大麻煩，燈光最終克服重重挑戰，與建筑結構完美整合在一體，干凈利落的呈現了一塊晶瑩剔透的城市“巨石”。

　　針對異型建筑工程，BIM是一種非常快速有效的解決方案，而本此設計工作，也是利用BIM方式來進行燈光設計工作的有效嘗試。

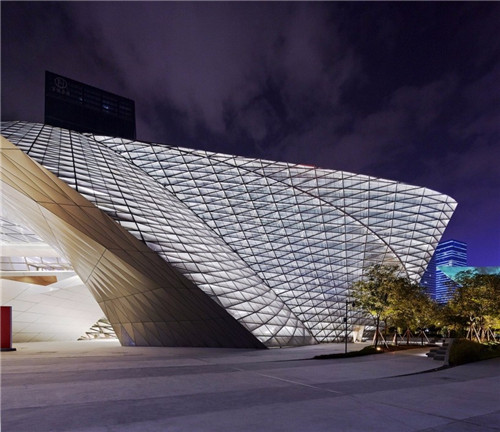

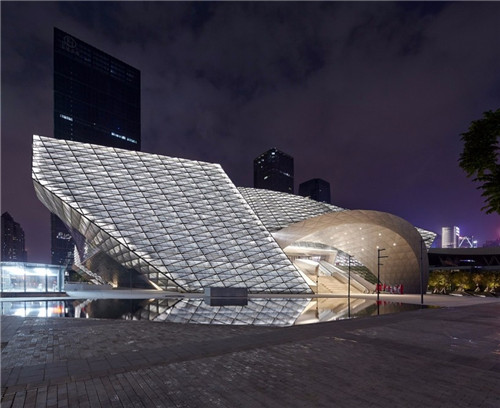

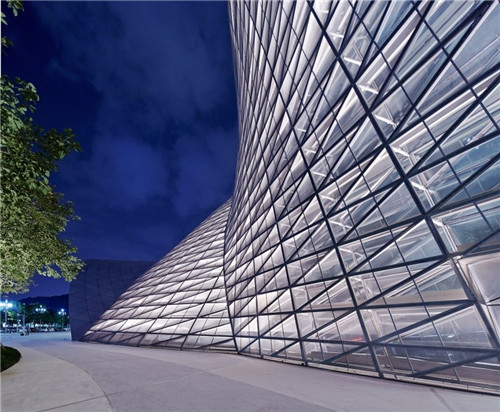

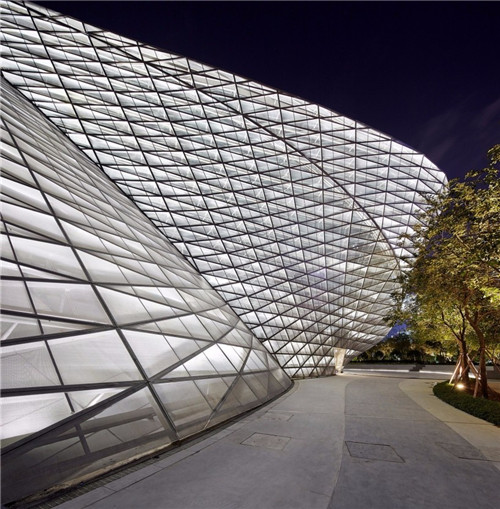

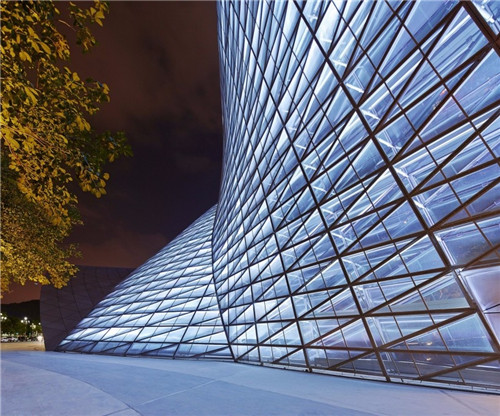

　　燈光設計利用犀牛軟件，在實際1:1建筑數字模型中，進行燈具的排布安裝推算，并導入照度計算軟件反復研究不同配光不同功率以及光與材料之間的反射關系。不僅如此，為了解決建筑玻璃幕墻不同陰陽角的玻璃反光及燈具表面眩光問題，燈光設計在現場進行了反復的實地測試，比如調整安裝角度、改變配光角度、增加遮光配件等等方式，考慮到龐大的燈具數量和安裝難度問題，最終利用統一安裝定制的U型遮光槽，遮光槽靠外側是可調節高度的擋板，用于遮擋眩光，遮光槽內部噴涂黑色消光涂料，減少自身被照亮的可能。

　　整個項目的建設調試過程利用了BIM的優勢和便利，與建筑及幕墻無縫的結合，完美的呈現建筑完成后真實的燈具安裝、荷載、走線、視覺等等，這也為燈光設計今后進行類似的超復雜異形建筑的照明設計奠定了基礎。
